光学导轨系统

长行程高精度，双驱消光

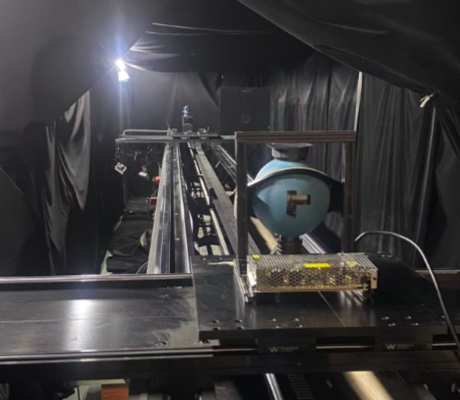

本系统为长行程高精度二维自动光学导轨平台，由载物平台、XY二维自动平台、运动控制系统及导轨框架构成。载物平台用于固定钨灯或LED灯等光源，可在二维运动平台带动下沿水平X方向（左右）及Y方向（前后）自动移动。系统采用精密齿轮齿条与直线模组双驱动方案，结合伺服电机控制，满足大尺度光学测试、扫描及标定场景对长行程、高重复定位精度与远程智能化控制的严苛需求。

联系我们

主要特点

01

/

超长行程与高精度兼顾
02

/

双轴差异化驱动设计
03

/

安全防护与光学适应性
04

/

大尺寸通用载物平台
05

/

智能化控制与二次开发
06

/

人机工学与空间适配

技术参数

技术参数m	指标要求
载物平台尺寸	500×600 mm（带安装矩阵孔位）
X轴有效行程	6 m
X轴最大行程	9m
X轴分辨率	0.1 mm
X轴定位精度	≤0.5 mm
Y轴有效行程	1.2 m
Y轴最大行程	1.5m
Y轴分辨率	0.1 mm
Y轴定位精度	≤0.2 mm
导轨离地高度	0.95 m
载物台离地高度	1.15 m

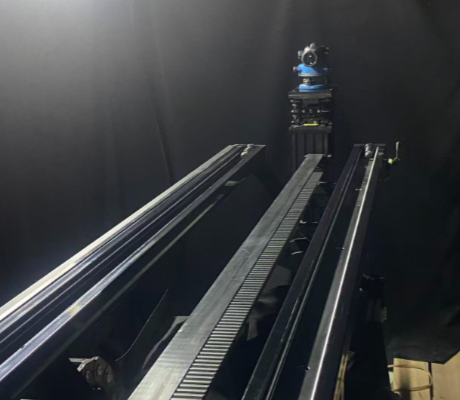

X轴驱动方式	精密齿轮齿条 + 伺服电机
Y轴驱动方式	直线运动模组 + 伺服电机
限位保护	行程两端限位开关
表面处理	除导轨外全部机构件消光处理
控制方式	远程控制，提供通讯协议，支持二次开发
