超光谱校准光源

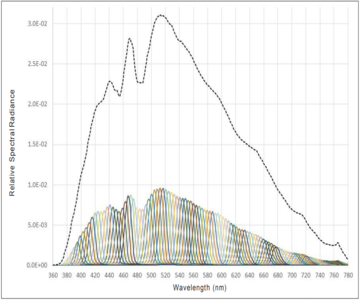

HP-ipSP VIR/NIR 超光谱校准光源可以对光谱曲线进行模拟，覆盖10 cd/m2至25,000 cd/m2亮度输出，光均匀照射在成像传感器和光学传感器上，且在360°x 200°视场角范围内上具有平坦的光场，保证在360°x 200°的视野范围内高度均匀光源输出条件下进行测试和校准。鱼眼镜头成像系统理想平场校准光源。此光源易于安装在生产测试机台上，且具有主动光谱反馈和用户重新校准的特性。
-
01/光谱模拟精度高；
-
02/内置5种标准光源光谱；
-
03/亮度可调范围大；
-
04/匹配良好的曲线逼近算法；
-
05/高空间均匀性；
-
06/高稳定性；
参数 | HP-ipSP15-18 | HP-ipSP32-42 | HP-ipSP32-84 |
光源几何结构 | 180° 视场角，开口直径 75 mm，朗伯特性输出 | 180° 视场角，开口直径 75 mm，朗伯特性输出 | 180° 视场角，开口直径 75 mm，朗伯特性输出 |
光谱匹配度 | 中等动态范围 85% | 高动态范围 90%~96% | 超大动态范围 90%~96% |
初始预热时间 | 120s | 120s | 120s |
工作温度 | 20-40℃, 0-70% RH | 20-40℃, 0-70% RH | 20-40℃, 0-70% RH |
空间均匀性 | ≥96% over 180° | ≥99% over 180° | ≥99% over 180° |
典型辐射范围E 光源 | VIS 最大值 25W/m².sr.μm VIS 最小值 2 W/m².sr.μm （与光谱有关） | VIS-NIR 最大值 250 W/m².sr.μm VIS-NIR 最小值 15 W/m².sr.μm（与光谱有关） | VIS-NIR 最大值 325W/m².sr.μm VIS-NIR 最小值 20 W/m².sr.μm（与光谱有关） |
典型亮度范围D65 | 典型范围 10-800 cd/m2 典型范围 10-1000 cd/m2 | 典型范围 200-10,000 cd/m2 典型范围 300-16,000 cd/m2 | 典型范围 260-13,000 cd/m2 典型范围 400-25,000 cd/m2 |
光谱范围 | 400 nm to 700 nm, 850 nm | 380 nm to 1000 nm | 380 nm to 1000 nm |
光谱输出 | 15 通道 405 nm, 420 nm, 435 nm, 451 nm, 475 nm, 505 nm, 525 nm-530 nm, 565 nm, 584.5 nm, 594.5 nm, 510 nm, 520 nm, 645 nm, 660 nm, 680 nm, 700 nm, 850 nm, 940 nm | 32 通道，42 颗 LED 375 nm, 385 nm, 395 nm, 405 nm, 420 nm, 435 nm, 450 nm, 460 nm, 470 nm, 490 nm, 505 nm, 520 nm, 590 nm, 620 nm, 630 nm, 645 nm, 660 nm, 680 nm, 700 nm, 720 nm, 740 nm, 760 nm, 780 nm, 810 nm, 830 nm, 850 nm, 880 nm, 910 nm, 940 nm, 980 nm | 32 通道，84 颗 LED 375 nm, 385 nm, 395 nm, 405 nm, 420 nm, 435 nm, 450 nm, 460 nm, 470 nm, 490 nm, 505 nm, 520 nm, 590 nm, 620 nm, 630 nm, 645 nm, 660 nm, 680 nm, 700 nm, 720 nm, 740 nm, 760 nm, 780 nm, 810 nm, 830 nm, 850 nm, 880 nm, 910 nm, 940 nm, 980 nm |
颜色准确度（x,y） | 0.001, 0.003 | 0.0001, 0.002 | 0.0001, 0.002 |
光谱宽带 | 典型：可见光 20 nm FWHM, NIR 50 nm FWHM | 典型：可见光 20 nm FWHM, NIR 50 nm FWHM | 典型：可见光 20 nm FWHM, NIR 50 nm FWHM |
CCT 范围 | 1900K-40000K | 1900K-40000K | 1900K-40000K |
预设光谱 | CIE 标准照明体 A, B, C, D50, D55, D65, D75, E,X-Rite Macbeth ColorChecker 3000K, ®, SSL 可根据光谱定制预设光谱 光谱无限制 客户可以上传和优化输出 | CIE 标准照明体 A, B, C, D50, D55, D65, D75, E, 3000K, 4000K, 5000K X-Rite Macbeth ColorChecker®, SSL 可根据光谱定制预设光谱 光谱无限制 客户可以上传和优化输出 | CIE 标准照明体 A, B, C, D50, D55, D65, D75, E, 3000K, 4000K, 5000K X-Rite Macbeth ColorChecker®, SSL 可根据光谱定制预设光谱 光谱无限制 客户可以上传和优化输出 |
供电分辨率 | 12 bit DAC，用于通道电流驱动器 | 16 bit DAC，用于通道电流驱动器 | 16 bit DAC，用于通道电流驱动器 |
LED 控制器 | 直流恒流 | 直流恒流 | 直流恒流 |
直流恒流 | 包括光谱拟合全光谱校准，预置存储，实时光学反馈，支持辐射度，光度单位，用户优化，支持辐射度，以及重新表征和校准程序 | 包括光谱拟合全光谱校准，预置存储，实时光学反馈，支持辐射度，光度单位，用户优化，支持辐射度，以及重新表征和校准程序 | 包括光谱拟合全光谱校准，预置存储，实时光学反馈，支持辐射度，光度单位，用户优化，支持辐射度，以及重新表征和校准程序 |
接口 | USB 2.0 type B | USB 2.0 type B | USB 2.0 type B |
协议 | TPC 指令集 | TPC 指令集 | TPC 指令集 |
支持的操作系统 | Windows 10 | Windows 10 | Windows 10 |
输入电压和功率 | 110 to 240 VAC at 50-60 Hz | 300 W, 110 to 240 VAC at 50-60 Hz | 300 W, 110 to 240 VAC at 50-60 Hz |
尺寸 | 光源: H 25 cm, W 18 cm, D 18 cm电源模块: H 14 cm, W 23 cm, D 37 cm | 光源: H 23 cm, W 30.2 cm, D 29.5 cm电源模块: H 5.5 cm, W 16.7 cm, D 31 cm | 光源: H 23 cm, W 30.2 cm, D 29.5 cm电源模块: H 5.5 cm, W 16.7 cm, D 31 cm |
重量 | 光源: 8 kg电源模块: 6 kg | 光源: 6 kg电源模块: 10 kg | 光源: 6 kg电源模块: 10 kg |
